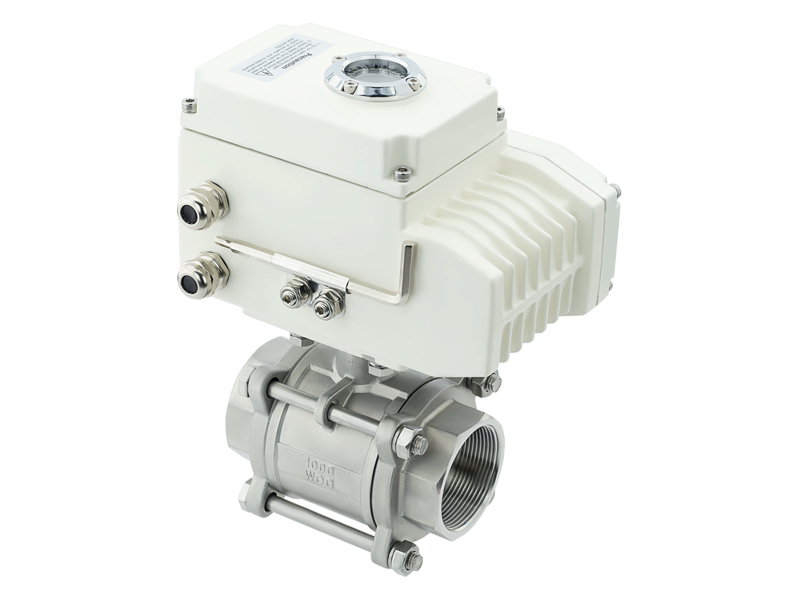

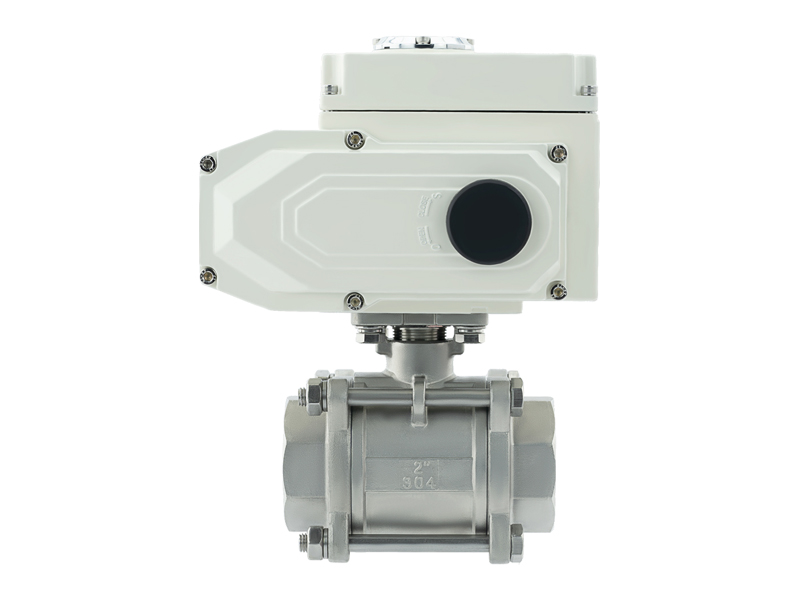

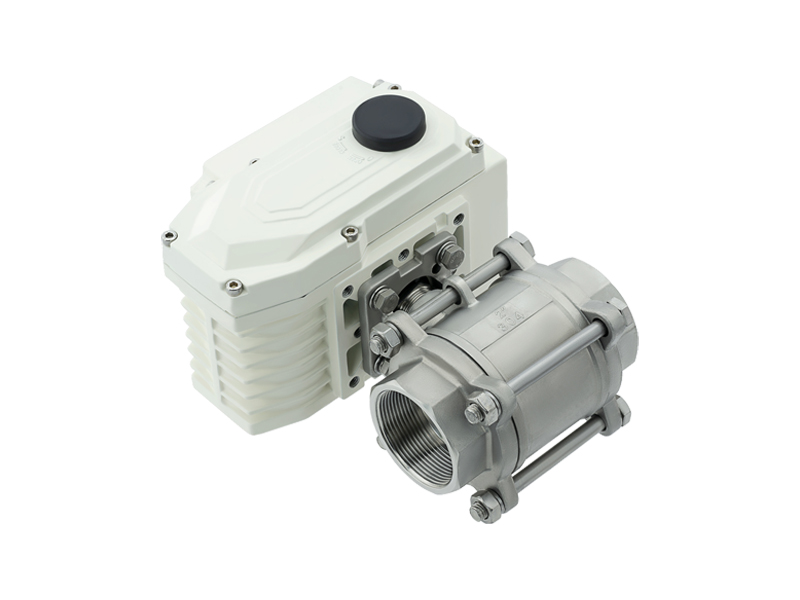

美國依洛克YLOK進口電動三片式球閥由角行程電動執行機構和內螺紋球閥組合而成，其組合可添加高平臺或由執行器直接連接閥體。采用智能電子式執行器可用介質調節或快速啟閉，儀表執行器在電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

三片式球閥是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。

電動三片式球閥是由螺紋球閥演變而來。它具有相同的旋轉90度動作，不同的是閥體是三片組成的，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。三片式球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。

進口電動三片式球閥技術參數

公稱通徑：DN15～100mm

公稱壓力(MPa)：PN16、25、40、64MPa

閥體形式：三片式精鑄閥體、二片是精鑄閥體

連接形式：螺紋式、焊接式

閥芯形式："O"型球形閥芯

流量特性：近似快開型

動作范圍：0～90°

基本誤差：±1%

回差：±1%

死區：≤1%(可調)

可調范圍：250：1

配置執行機構：可配HQ、CH等系列角行程電動執行機構

控制方式：開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
