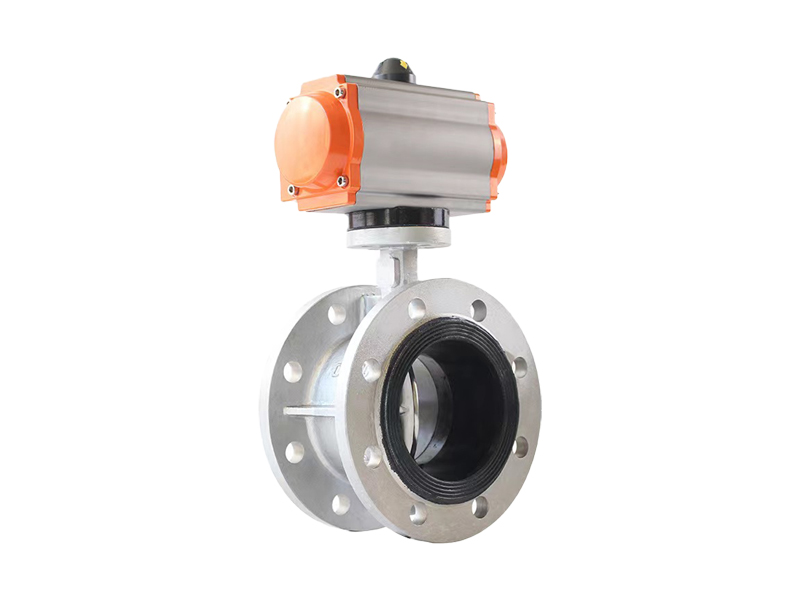

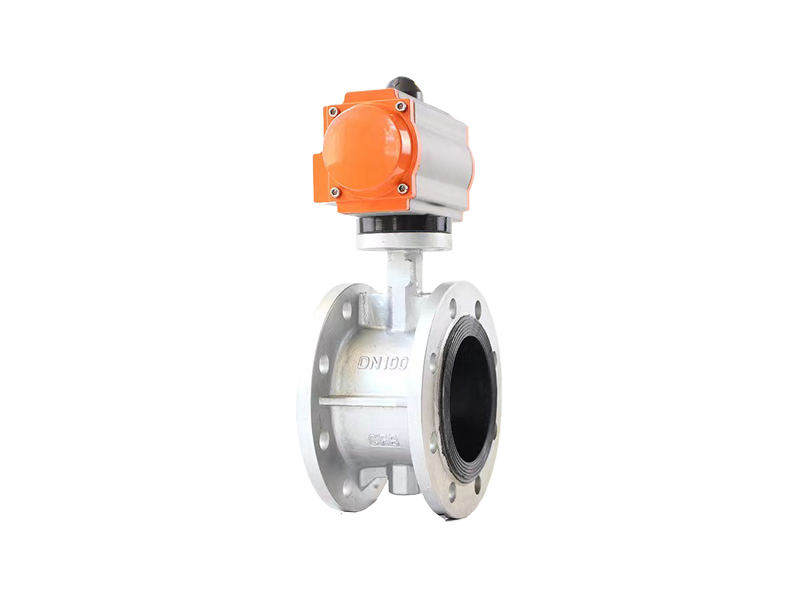

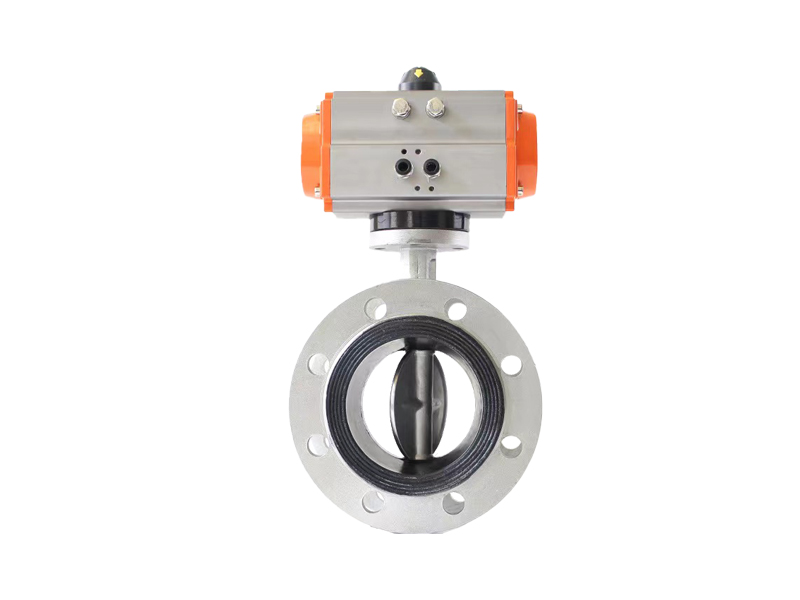

美國依洛克YLOK進口氣動調節蝶閥其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質。

進口氣動調節蝶閥主要參數：

氣動執行器：雙作用、單作用

驅動氣源：5-7bar壓縮空氣

氣動附件：限位開關、定位器、電磁閥。過濾減壓閥、手輪機構

公稱通徑：DN40-800mm

公稱壓力：PN10-PN16

適用溫度：-30~+120℃

連接方式：對夾式、凸耳單法蘭

閥體結構：A型、LT型

閥體材質：304、316、球墨鑄鐵

閥板材質：304、316、球墨鑄鐵

閥座襯里：PTFE、EPDM、VITON

適用介質：水液，氣體、油等

進口氣動調節蝶閥結構特點：

1．氣動蝶閥操作力矩小，是所有閥類中操作力矩極小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。

2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mADC或4-20mADC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度（0-90°任意角度），具有較好的調節控制流量等參數。

3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。

4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

進口氣動調節蝶閥性能指標：

基本誤差%：≤±35

始終點偏差%：≤±30

回差%：≤30

額定轉角偏差%：≤±3

死區%：≤30

允許泄漏量L/h：05%×閥額定容量

主要零件材質及可用溫度范圍：

閥體、閥板：不銹鋼SUS304：-250~+550℃

閥桿：不銹鋼SUS316L

填料：柔性石墨：-200~+600℃
