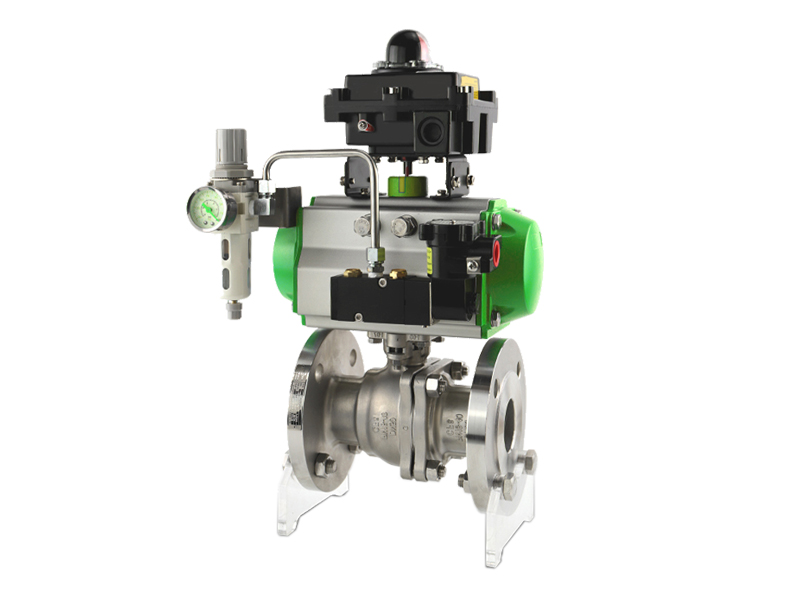

氣動球閥氣動附件的選擇

電磁閥：雙作用氣缸一般配二位五通電磁閥或三位五通電磁閥。單作用氣缸可以配二位三通電磁閥。電壓可以選用DC24V，AC220V等。 要考慮防爆要求。

行程開關：作用是使執行器的轉動轉換為觸點信號，輸出到控制儀表，反饋出現場球閥的開關狀態。常用的有機械式，磁感應式。也要考 慮防爆要求。

手輪機構：安裝在球閥和氣缸之間，可以在氣源故障時改為手動開關，保證系統安全，不耽擱生產。

氣源處理元件：有二聯件和三聯件，功能是過濾，減壓，油霧。建議安裝，避免氣缸進雜質造成氣缸卡住。

閥門定位器：對于比例調節型氣動球閥需要安裝，多用于氣動V型球閥。輸入4-20mA，要考慮是否帶反饋輸出信號。是否需要防爆。有普 通型，智能型。

快速排氣閥：加快氣動球閥開關速度。安裝在氣缸和電磁閥之間，使氣缸內的氣體不通過電磁閥，快速排出。

氣動放大器：安裝在通往氣缸的氣路中接收定位器出口的壓力信號，提供很大的流量給執行機構，用于提高閥門的動作速度。按1：1（信 號和輸出的比例）。主要用來傳輸氣動信號到遠距離（0-300米），減少傳輸滯后的影響。

氣動保位閥：主要是對氣源壓力進行聯鎖操作，當?shù)陀跉庠磯毫r(shí)切斷閥門供氣管路，使閥門保持氣源故障前位置。當氣源壓力恢復時， 同時恢復對氣缸的供氣。

氣動球閥選型時要綜合考慮球閥，氣缸，附件的因素，每一種選擇出現失誤時，都會對氣動球閥的使用造成影響，有時是小。有時是無法 滿足工藝要求。所以選型時一定要知曉工藝參數和要求。
