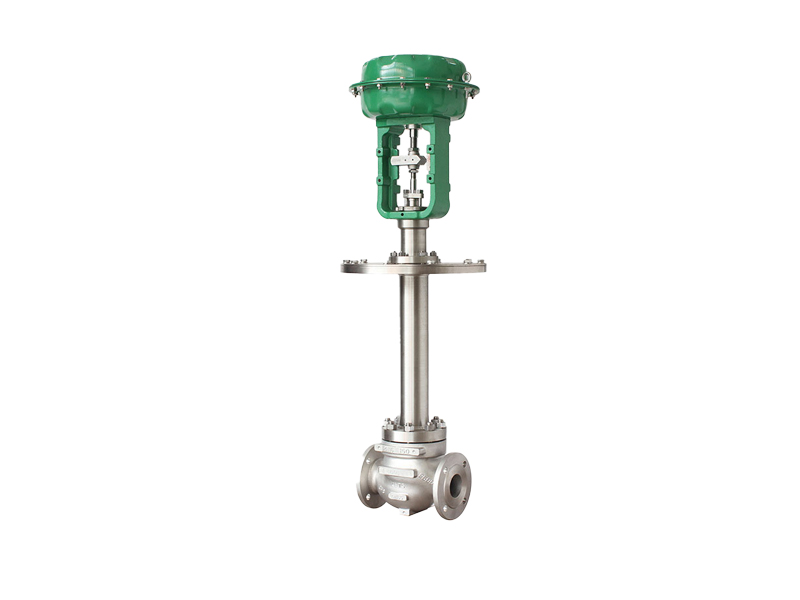

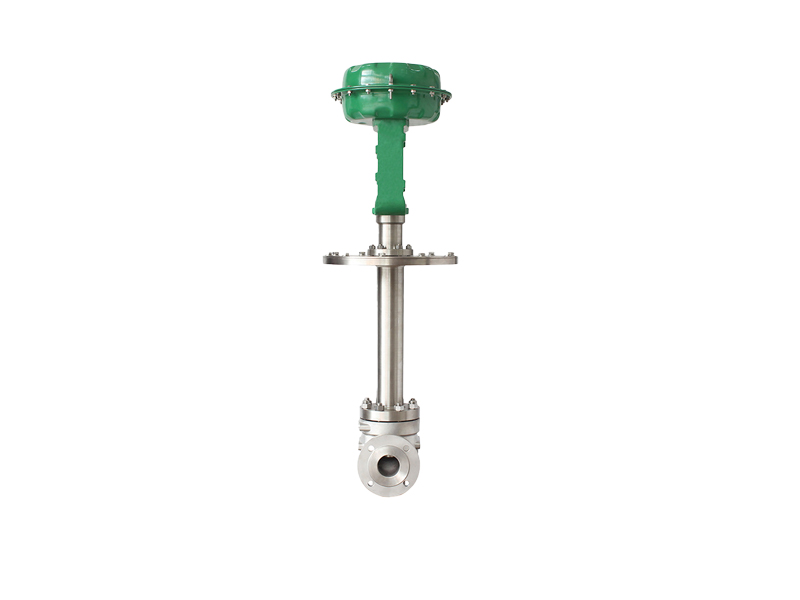

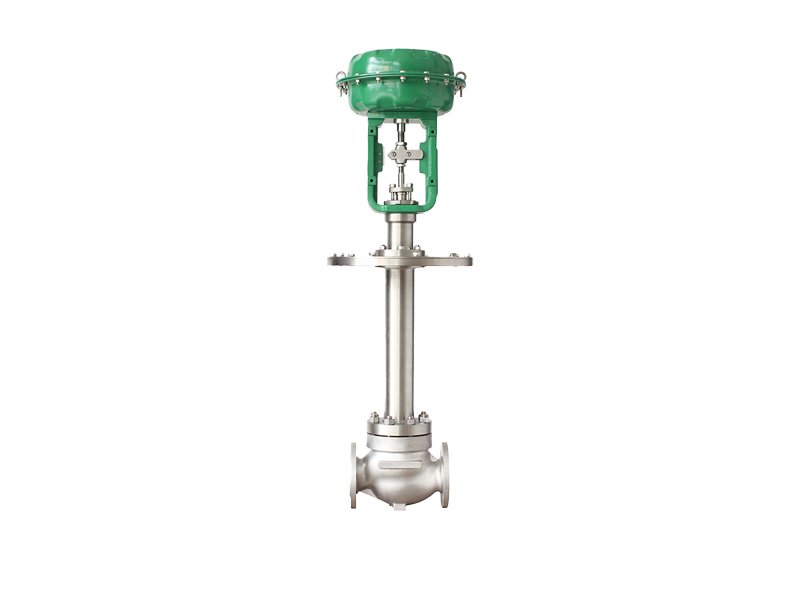

美國依洛克（YLOK）進口氣動低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。

進口氣動低溫調節閥工作原理

氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

進口氣動低溫調節閥技術參數

閥體形式 直通鑄造球型閥

公稱通徑：DN25～300mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa

法蘭標準：GB/T9113、 JB/T79

連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式：低溫型-10～-196℃、超低溫型-196～-250℃

壓蓋型式：螺栓壓緊式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式：單座、籠式、套筒型閥芯

流量：線性、等百分比

執行機構及附件、作用形式

執行器型式：ZHA/B多彈簧簿膜執行機構

執行器型號：ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56

有效面積(cm2)：350 350 560 900 1400

行程：10、16 25 40 40、60 100

彈簧范圍(KPa)：20～100（標準）、20-60、60-100、40-200、80-240

膜片材料：橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
