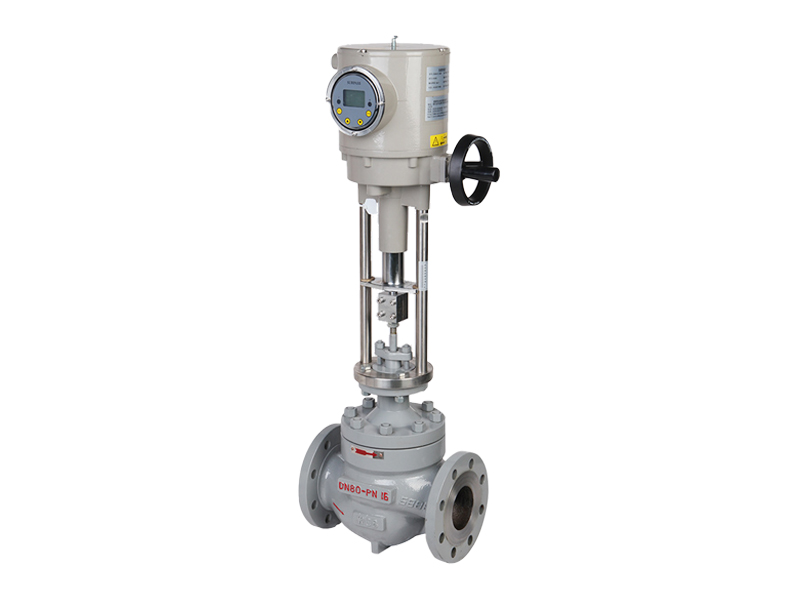

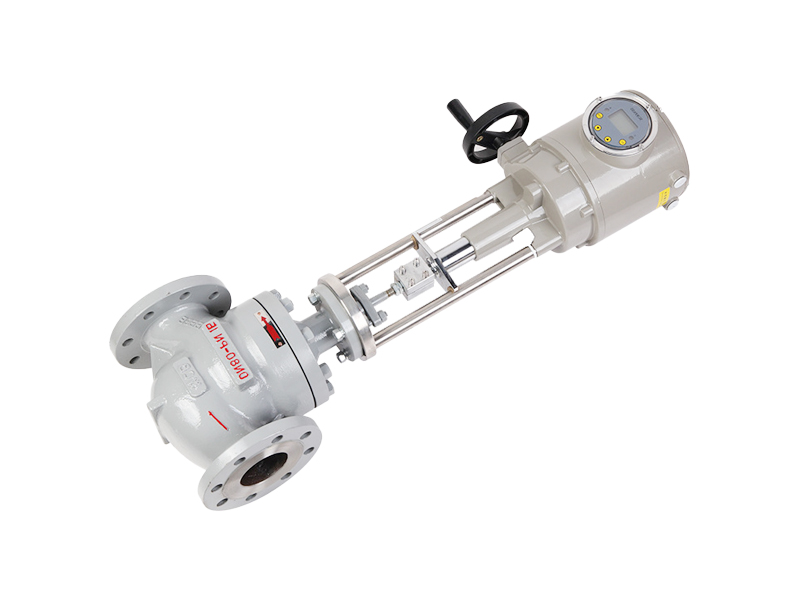

美國依洛克YLOK進口電動套筒調節閥由電動執行機構和直通低流阻平衡型套筒閥組成,閥芯采用了壓力平衡式閥芯,結構,閥芯為圓柱型,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大

進口電動套筒調節閥工作原理

電動(單座,雙座,套筒)調節閥,是電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制

進口電動套筒調節閥部分技術參數

公稱通徑：15、20、25、40、50、65、80、100、150、200mm

公稱壓力：ANSI 125、150、300、600、1500、2500、4500

JIS 10、16、20、30、40K

PN1.6、4.0、6.4、10、16、32、75MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接連接：嵌接焊SW或根據用戶需求

材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等或根據用戶需求

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料 石墨填料

閥內組件

閥芯型式：單座柱塞型閥芯

流量：金屬閥座 等百分比（%）和線性（L），參考流量曲線圖

Cv值從0.04～14的高精度流量符合IEC534-2標準

軟閥座：等百分比（%）和線性（L），參考流量曲線圖

注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量曲線圖

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

電動執行機構

型　式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構

輸入信號：DKZ執行機構：Ⅱ型0～10mA?DC(輸入電阻200Ω)；Ⅲ型4～20mA?DC(輸入電阻 250Ω) 361L執行機構：4～20mA?DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA?DC、4～20mA?DC PSL執行機構：4～20mA?DC （注：信號線請使用屏蔽線）

電源電壓

DKZ執行機構：220V，50Hz。

361L執行機構：220V，50/60Hz。

RS執行機構：單相控制220V?AC±5%；三相控制380V±5%。

PSL執行機構：單相控制220V，50Hz （電源電壓也可根據用戶需求）

手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪

環境溫度：－20～＋60℃

閥作用型式：電關式或電開式
