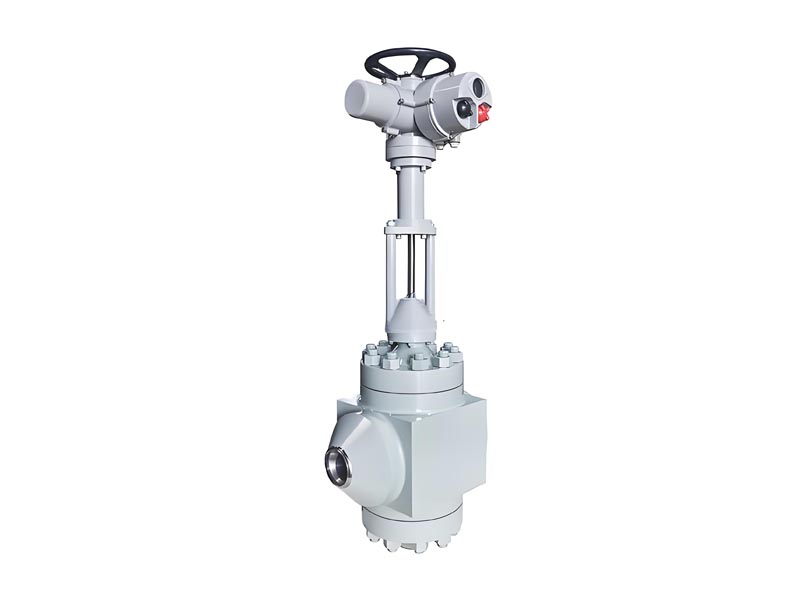

美國依洛克（YLOK）進口電動角形高壓調節閥（電動高壓調節閥，電動角型調節閥）,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰睿瑴p少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞

電動高壓角型閥部分技術參數：

公稱通徑：DN15-300mm

可調范圍：Kv值<18時 R=20：1；Kv值>18時 R=30：1

公稱壓力：1.6、4.0、6.4、10、16、22、32MPa

閥芯形式：套筒導向單座柱塞型閥芯

流量：直線

作用形式：電開式、電關式

工作溫度：普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準：符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產

控制信號：4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)

電源：S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)

可調范圍：30：1

主要技術性能指標

泄漏率：IV級，小于額定流量的10-4

回差：配3610L執行機構為2.0%；配PSL執行機構為1.0%

基本誤差：配3610L執行機構為±2.5%；配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。

主要零部件材料

閥體材質：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等填料材質：聚四氟乙烯、柔性石墨。
