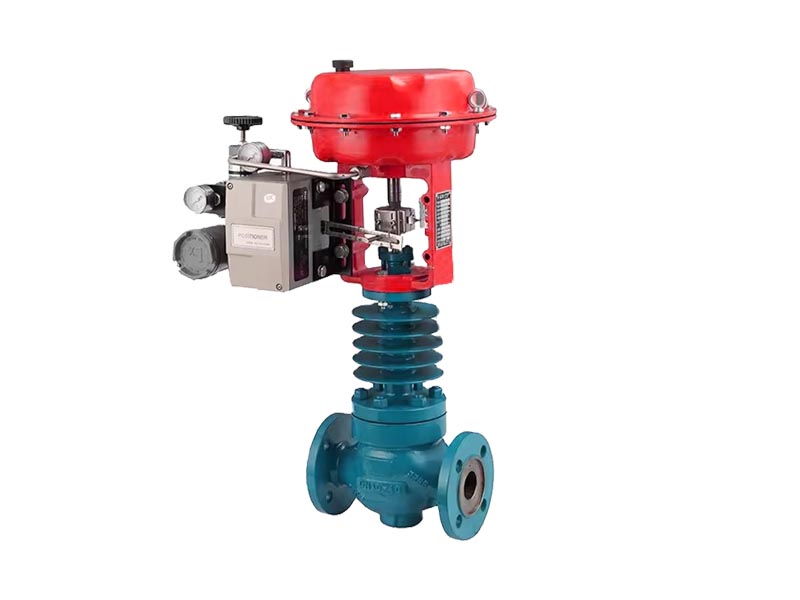

美國依洛克YLOK進口氣動高溫調節閥是由多彈簧氣動薄膜執行機構和低流阻高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動高溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量精確、維護方便等優點，可用于苛刻的工作條件。氣動高溫調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動高溫調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動高溫調節閥特別適用于允許泄露量小、閥前后壓差不大及溫度較高的場合。

進口氣動高溫調節閥主要技術參數

公稱通徑(DN)：20-300mm

閥座直徑：20-300mm

公稱壓力(MPa)  1.6、2.5、4.0、6.4、10.0

額定行程    16   25   40   60   100

閥蓋形式     高溫型(+250～+450℃)

壓蓋形式     螺栓壓緊式

密封填料     V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式     單座式、套筒式

流量      等百分比、直線型

 氣動高溫調節閥 執行機構

配置執行器類別       ZHA/B多彈簧簿膜執行機構

有效面積(cm2)   350 350 560 900 1400

行程     10、16  24   40   40、60  100

彈簧范圍(KPa)   20～100（標準）、20-60、60-100、40-200、80-240

膜片材料      橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力     140～400KPa

氣源接口     RC1/4"

環境溫度     -30～+70℃

可配附件     定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式     氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
