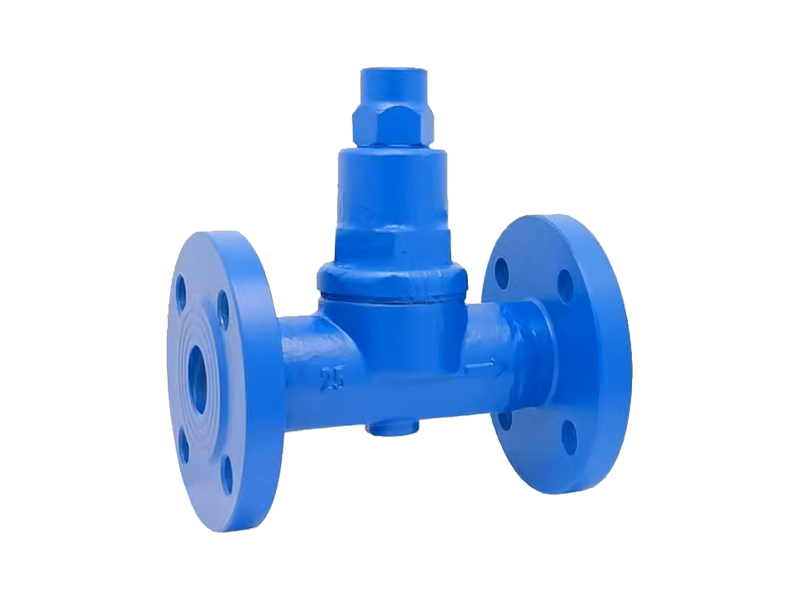

進口波紋管式蒸汽疏水閥的熱敏元件為注滿易揮發的液體的波紋管，利用的液體的易揮發性和波紋管的伸縮。當蒸汽管線升溫時，液體揮發成氣體體積膨脹并發生壓力推動著波紋管伸長，蒸汽管線降溫達到易揮發的液體從氣體轉變成液體時體積縮放，波紋管內沒有推動力，波紋管縮放。

進口波紋管疏水閥產品特點

排水溫度可以調節在70～100度之間，使用方便。能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。連續排放，沒有噪音。蒸汽壓力的小波動沒有影響使用。結構簡單，安裝方便，隨意。通過增加波紋管直徑提高凝結水的排量。具有良好的排空性能，不怕凍。零泄漏，背壓率達到75%以上。

進口波紋管疏水閥技術參數

規格尺寸:DN15-DN300[1/2＂－2＂]；

連接方式：法蘭、內螺紋；

壓力范圍:0.05－PN1.6；

使用溫度: -29℃≈500℃；

閥體材質:鑄鋼、不銹鋼；

適用介質: 飽和蒸汽，凝結水；

最高背壓率:75%；

進口波紋管疏水閥工作原理

進口波紋管式疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

1、當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3、熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前.

4、積存在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
